Привет! Как поставщик фланцев, я видел немало производственных дефектов фланцев. В этом сообщении блога я расскажу вам, как обнаружить и исправить эти дефекты.
Понимание производственных дефектов фланцев
Для начала поговорим о том, какие дефекты могут возникнуть в процессе изготовления фланцев. Есть несколько распространенных.
Трещины: Это может произойти из-за неправильной ковки, термической обработки или концентрации напряжений. Трещины категорически запрещены, поскольку они могут поставить под угрозу целостность фланца и привести к утечкам или даже поломкам под давлением.
Пористость: Это происходит, когда в материале фланца есть крошечные отверстия. Это может быть вызвано попаданием газа во время литья или неправильным процессом плавления. Пористость ослабляет фланец, а также может повлиять на его коррозионную стойкость.
Включения: Это посторонние материалы, которые попадают во фланец во время производства. Включения могут действовать как концентраторы напряжений и снижать механические свойства фланца.
Неточности размеров: Если фланец не соответствует указанным размерам, он не сможет правильно вписаться в систему трубопроводов. Это может быть связано с ошибками при обработке или износом инструмента.
Обнаружение производственных дефектов фланцев
Визуальный осмотр
Самый простой способ начать обнаружение дефектов – это визуальный осмотр. Вы можете невооруженным глазом обнаружить явные трещины, шероховатости поверхности или любые признаки повреждений. Иногда вам может понадобиться увеличительное стекло, чтобы обнаружить более мелкие трещины или включения. Осмотрите всю поверхность фланца, включая края, отверстия для болтов и уплотнительную поверхность.
Неразрушающий контроль (NDT)
- Ультразвуковой контроль (UT): этот метод использует высокочастотные звуковые волны для обнаружения внутренних дефектов, таких как трещины и включения. Преобразователь посылает ультразвуковые волны во фланец, и любые изменения волновой картины указывают на наличие дефекта. UT отлично подходит для обнаружения подповерхностных дефектов, которые не видны невооруженным глазом.
- Магнитопорошковое тестирование (МТ): в основном используется для ферромагнитных материалов. К фланцу прикладывается магнитное поле, и на поверхность посыпаются частицы железа. Если есть трещина или другой дефект, магнитное поле будет нарушено, и частицы будут скапливаться в месте дефекта, делая его видимым.
- Пенетрантное тестирование жидкостью (PT): используется для обнаружения дефектов поверхности. На поверхность фланца наносится пенетрант, который просачивается в любые трещины и поры. Через определенное время излишки пенетранта удаляются и наносится проявитель. Пенетрант, попавший в дефекты, проявится на проявителе в виде ярких пятен.
- Радиографическое тестирование (РТ): предполагает использование рентгеновских лучей или гамма-лучей для создания изображения внутренней структуры фланца. Он может обнаруживать внутренние дефекты, такие как пористость, включения и трещины. Однако для этого требуется специальное оборудование и меры предосторожности из-за радиации.
Измерение размеров
Используйте прецизионные измерительные инструменты, такие как штангенциркули, микрометры и координатно-измерительные машины (КИМ), чтобы проверить размеры фланца. Сравните измеренные значения с проектными спецификациями. Даже небольшое отклонение в размерах может вызвать проблемы при монтаже и эксплуатации.
Устранение производственных дефектов фланцев
Сварочный ремонт
- Ремонт трещин: Если вы обнаружили трещину во фланце, для ее ремонта можно использовать сварку. Но перед сваркой нужно как следует подготовить трещину. Это предполагает шлифование трещины для создания V-образной канавки. Затем используйте подходящий сварочный электрод и соблюдайте правильную процедуру сварки. После сварки отремонтированный участок следует подвергнуть термообработке для снятия напряжений и улучшения механических свойств.
- Заполнение пористости и включений: Сварку также можно использовать для заполнения мелких пор и включений. Как и при ремонте трещины, необходимо подготовить участок и использовать правильную технику сварки.
Механический ремонт
- Исправление неточностей размеров: Если фланец имеет погрешности в размерах, их можно исправить механической обработкой. Например, если фланец слишком толстый, его можно обработать до нужной толщины. Если отверстия для болтов смещены, их можно повторно просверлить или рассверлить до нужного размера и положения.
Обработка поверхности
- Для дефектов поверхности: При наличии шероховатостей или незначительных дефектов поверхности можно использовать такие методы обработки поверхности, как шлифовка, полировка или дробеструйная обработка. Шлифование и полировка могут сгладить поверхность, а дробеструйная обработка может улучшить твердость поверхности и сопротивление усталости.
Важность контроля качества
Для поставщика фланцев контроль качества очень важен. Обнаруживая и устраняя дефекты на ранней стадии, мы можем гарантировать, что наши клиенты получат высококачественные фланцы. Высококачественные фланцы не только работают лучше, но и имеют более длительный срок службы, что в долгосрочной перспективе экономит деньги наших клиентов.

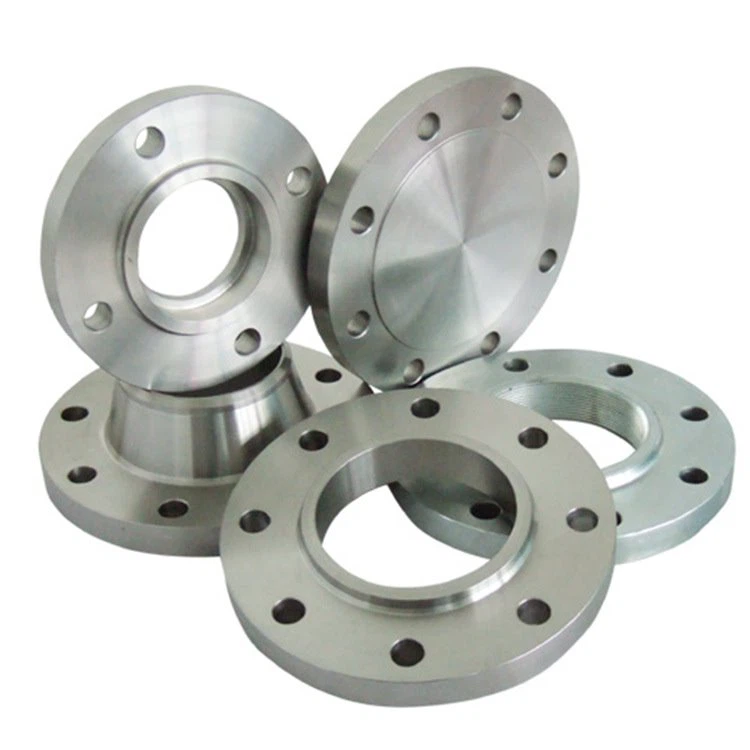

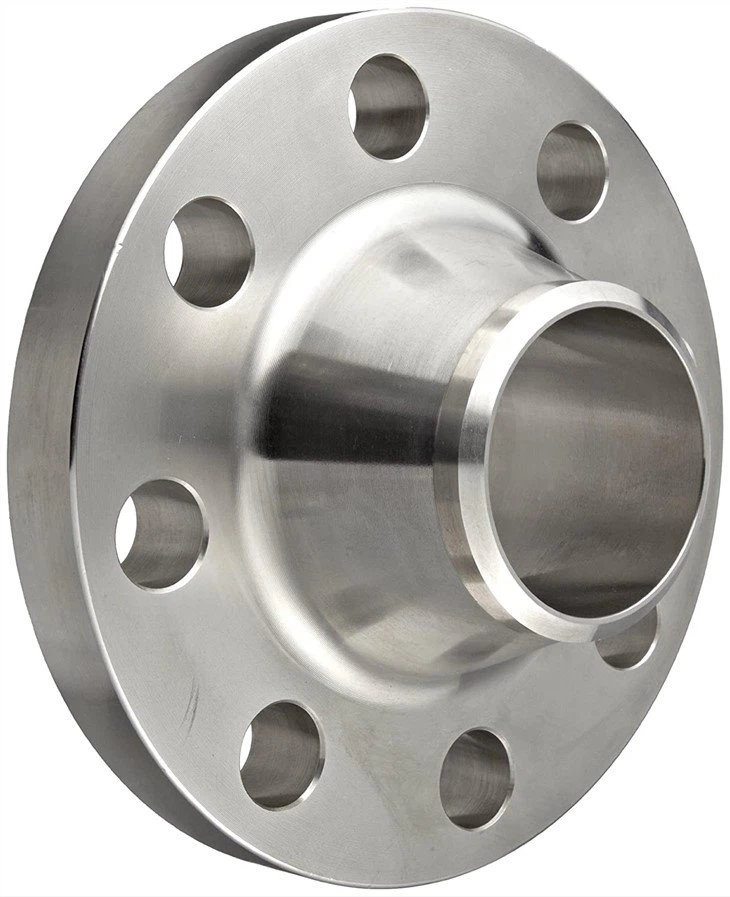

Мы предлагаем широкий ассортимент фланцев, в том числеКованый фланец из углеродистой сталииКованый фланец из нержавеющей стали. Эти фланцы производятся с соблюдением строгих мер контроля качества, чтобы свести к минимуму возникновение дефектов.
Контакт для покупки и переговоров
Если вы ищете высококачественные фланцы, не стесняйтесь обращаться к нам. Мы здесь, чтобы предоставить вам лучшие продукты и услуги. Если у вас есть вопросы о нашей продукции, вам нужна помощь с установкой или вы хотите договориться о покупке, мы всегда к вашим услугам.
Ссылки
- ASME B16.5 — Трубные фланцы и фланцевые фитинги
- API 6A — Спецификация для устьевого оборудования и оборудования для рождественской елки
- ISO 7005. Металлические фланцы. Часть 1. Стальные фланцы.
