Утечка через фланцы — распространенная, но неприятная проблема в различных отраслях промышленности. Как профессиональный поставщик фланцев, я лично стал свидетелем влияния утечек на фланцы на операции, безопасность и затраты. В этом блоге я расскажу о многочисленных причинах утечек фланцев, что поможет клиентам лучше понять эту проблему и принять эффективные профилактические меры.
1. Неправильная установка.
Одной из основных причин протечек во фланцах является неправильная установка. Неправильная установка фланцев может привести к неравномерному распределению напряжений и смещению, которые являются основными причинами утечек.
Несоосность
Во время установки фланцы должны быть идеально выровнены. Даже небольшое смещение может привести к неравномерному давлению на прокладку, что приведет к образованию зазоров, из которых может выйти жидкость. Существует три основных типа смещения: угловое, смещенное и параллельное. Угловое смещение возникает, когда фланцы расположены под разными углами, смещение смещения возникает, когда осевые линии двух фланцев не совпадают, а параллельное смещение возникает, когда фланцы не параллельны друг другу.
Например, в крупномасштабном проекте трубопровода, если монтажная бригада не использует надлежащие инструменты для выравнивания, может возникнуть угловое смещение. Это может привести к тому, что прокладка будет сжиматься с одной стороны больше, чем с другой, и со временем прокладка будет изнашиваться неравномерно и начнет протекать.
Неправильное приложение крутящего момента
Болты, используемые для соединения фланцев, должны быть затянуты с правильным моментом затяжки. Если болты затянуты недостаточно, прокладка не будет сжата достаточно для обеспечения надлежащего уплотнения. С другой стороны, чрезмерная затяжка может повредить прокладку или даже деформировать сам фланец.

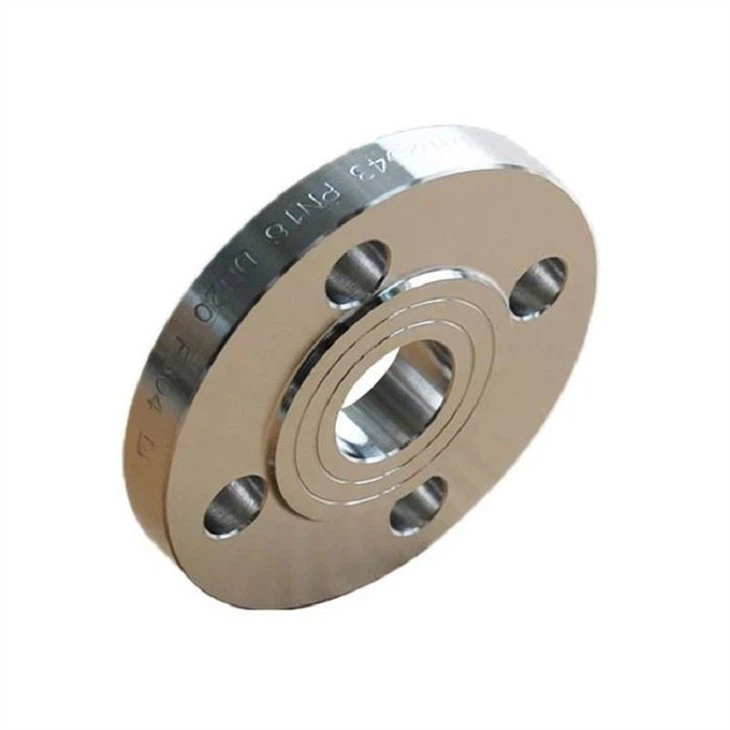

Для каждого типа фланца и прокладки предусмотрен определенный момент затяжки, который следует соблюдать. Например, в трубопроводной системе высокого давления с использованиемКованый фланец из углеродистой стали, требования к крутящему моменту намного выше, чем в системе низкого давления. Несоблюдение этих требований может привести к немедленной или долгосрочной утечке.
2. Проблемы с прокладками
Прокладка является важнейшим компонентом системы фланцевого уплотнения, и любые проблемы с ней могут привести к утечке.
Выбор материала прокладки
Выбор неправильного материала прокладки для конкретного применения является распространенной причиной утечек во фланцах. Различные приложения предъявляют разные требования к температуре, давлению, химической совместимости и типу жидкости. Например, на химическом заводе, где обрабатываются агрессивные жидкости, прокладка, изготовленная из материала, не устойчивого к этим химикатам, быстро разрушается и теряет свою герметизирующую способность.
Если в процессе используется высокотемпературный пар, прокладка, не выдерживающая высоких температур, станет хрупкой и растрескается, что приведет к утечке. При работе с такими приложениямиКованый фланец из нержавеющей сталимогут сочетаться с прокладками из таких материалов, как графит или ПТФЭ, которые обладают лучшей температурной и химической стойкостью.
Повреждение прокладки
Во время транспортировки, хранения или установки прокладки могут быть повреждены. Царапины, порезы или разрывы на поверхности прокладки могут помешать ее герметичному уплотнению. Даже незначительное повреждение поверхности может привести к просачиванию жидкости.
Например, если прокладка хранится в среде с острыми предметами или с ней неправильно обращаются во время установки, она может повредиться. После установки эти поврежденные участки станут слабыми местами, где может произойти утечка.
3. Состояние поверхности фланца
Состояние поверхности фланца играет решающую роль в предотвращении утечек.
Шероховатость поверхности
Шероховатость поверхности фланца должна находиться в определенном диапазоне. Если поверхность слишком шероховатая, это может повредить прокладку и помешать ей правильно прилегать к поверхности фланца. И наоборот, если поверхность слишком гладкая, прокладка может не иметь достаточного трения, чтобы оставаться на месте и обеспечивать хорошее уплотнение.
В некоторых отраслях промышленности поверхность фланца необходимо обрабатывать до определенного значения шероховатости. Например, в прецизионно спроектированной трубопроводной системе поверхность фланца может потребоваться отшлифовать до очень гладкой поверхности с контролируемой шероховатостью, чтобы обеспечить надлежащее уплотнение прокладки.
Поверхностная коррозия
Коррозия на поверхности фланца также может стать причиной утечек. Коррозия может привести к образованию ямок, канавок и неровных участков на фланце, которые мешают герметичному уплотнению прокладки. В морской среде или на химическом заводе, где фланцы подвергаются воздействию агрессивных веществ, коррозия является серьезной проблемой.
Например, если фланец из углеродистой стали используется в прибрежной зоне без надлежащей защиты от коррозии, со временем он начнет ржаветь. Ржавчина не только ослабит конструкцию фланца, но и затруднит эффективное уплотнение прокладки.
4. Условия эксплуатации
Условия эксплуатации системы также могут способствовать утечке через фланцы.
Колебания температуры и давления
Колебания температуры и давления могут привести к расширению и сжатию материалов фланцев и прокладок. Если материалы не имеют одинакового коэффициента теплового расширения, это может привести к изменению сжатия прокладки и распределения напряжений.
Например, на электростанции паропроводы испытывают значительные изменения температуры и давления во время запуска и остановки. Эти быстрые изменения могут привести к тому, что прокладка со временем потеряет свою герметизирующую способность, что приведет к утечке.
Вибрация
Вибрация в системе трубопроводов может ослабить болты, соединяющие фланцы, и вызвать смещение прокладки. Это часто встречается в системах с насосами, компрессорами или другим оборудованием, генерирующим вибрацию.
На производственном предприятии, где имеется много вращающихся машин, вибрация может передаваться по трубопроводам. Если фланцы не закреплены должным образом или прокладки не рассчитаны на выдержку вибрации, может возникнуть утечка.
5. Конструктивные и производственные дефекты фланцев.
Неправильная конструкция фланца или производственные дефекты также могут быть причиной утечек.
Проблемы дизайна
Если конструкция фланца не учитывает конкретные требования применения, это может привести к утечке. Например, фланец с неправильным расположением болтов или недостаточной толщиной может не выдержать давления и напряжения в системе.
В некоторых случаях конструкция фланца может не подходить для используемого типа прокладки. Это может привести к неправильному сжатию прокладки и проблемам с уплотнением.
Производственные дефекты
Дефекты производственного процесса, такие как пористость, трещины или неравномерная толщина, могут ослабить фланец и вызвать утечку. Эти дефекты могут быть незаметны во время установки, но со временем могут стать проблематичными, поскольку фланец подвергается нагрузкам и давлению.
Например, если на фланце имеются внутренние трещины из-за неправильной ковки или литья, эти трещины могут распространяться под давлением, что приводит к утечкам.
Заключение
Утечка во фланце — это сложная проблема, имеющая множество причин, включая неправильную установку, проблемы с прокладками, состояние поверхности фланца, условия эксплуатации, а также дефекты конструкции и производства. Как поставщик фланцев, я понимаю важность предоставления высококачественных фланцев и комплексной технической поддержки нашим клиентам.
Зная об этих причинах, клиенты могут принять превентивные меры для предотвращения утечек во фланцах, например, обеспечить правильную установку, выбрать правильный материал прокладки, поддерживать поверхность фланца и контролировать условия эксплуатации. Если вы столкнулись с проблемами утечки фланцев или вам нужны высококачественные фланцы для ваших проектов, мы здесь, чтобы помочь. Мы можем предоставить вам наиболее подходящие фланцы и предложить профессиональные консультации по установке и техническому обслуживанию. Свяжитесь с нами, чтобы начать обсуждение закупок и найти идеальные фланцевые решения для ваших нужд.
Ссылки
- ASME B16.5 — Трубные фланцы и фланцевые фитинги
- API 6A — Спецификация для устьевого оборудования и оборудования для рождественской елки
- Стандарты ASTM, касающиеся материалов и производства фланцев
